Описание

К особенностям данного типа оборудования относятся: компактные размеры, большой диапазон передаточных чисел, малошумность при работе, возможность самоторможения.

Допустимая частота вращения входного вала не превышает 1 500 об/мин. Редуктор Ч2-63 может эксплуатироваться в умеренно-холодных, умеренных и тропических климатических условиях. Также допускается работа в неотапливаемых помещениях и на открытом воздухе под навесом. Рабочий температурный диапазон зависит от правильности выбора масла и может составлять -45С – +40°С. Предельные показатели находятся в прямой зависимости от конкретного климатического исполнения.

Условия применения редукторов Ч2-63

Нагрузка постоянная и переменная, одного направления и реверсивная;
Работа с периодическими остановками и длительная до 24 часов в сутки;
Вращение валов в любую сторону;
Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
Климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Технические характеристики редуктора Ч2-63

Номинальное передаточное число	Крутящий момент на выходном валу, Н.м	КПД редуктора	Расчетная мощность электродвигателя, кВт	Масса редуктора, кг	Допускаемая радиальная нагрузка, Н
64	120	0,81	0,3	43	1200
80	120	0,80	0,3	43	1200
100	120	0,79	0,2	43	1200
128	140	0,77	0,2	43	1200
160	140	0,75	0,2	43	1200
192	140	0,75	0,1	43	1200
256	140	0,72	0,1	43	1200
320	140	0,7	0,1	43	1200
400	140	0,69	0,1	43	1200
512	150	0,65	0,1	43	1200
640	150	0,64	0,1	43	1200
800	150	0,63	0,04	43	1200
1000	150	0,59	0,04	43	1200
1280	150	0,55	0,03	43	1200
1600	150	0,54	0,03	43	1200
2016	150	0,49	0,02	43	1200
2560	150	0,47	0,02	43	1200
3200	140	0,44	0,01	43	1200
4000	130	0,43	0,01	43	1200
5040	110	0,39	0,01	43	1200
6400	90	0,37	0,01	43	1200

Гарантия

Завод «Механик» предоставляет гарантию на свою продукцию сроком на 18 месяцев.

Бесплатный ремонт или безвозмездную замену редуктора производитель обязан осуществлять в случае, когда покупатель соблюдает условия эксплуатации, хранения, транспортирования и монтажа оборудования.

Гарантийные обязательства на редуктор не распространяются в случаях:

отсутствуют сопроводительные или эксплуатационные документы, бирка, пломба;
выбор редуктора покупателем произведен не правильно (требуется более мощный привод и т. д.);
редуктор поврежден (трещины на корпусе и т. д.);
привнесены изменения в конструкцию изделия, не комплектность;
нарушены требования монтажа оборудования (использовался не в заказанном монтажном исполнении и т. д.);
масло, заливаемое в редуктор, не соответствует рекомендованному производителем в заданных условиях эксплуатации;
не производилась обкатка редуктора, первичная замена масла;
техническое обслуживание производилось с нарушениями и/или нет соответствующих записей в паспорте (журнал учета ТО);
редуктор подвергался вскрытию без согласования с производителем.

В случае выявления неисправности товара в течение гарантийного срока Вам необходимо составить рекламационный акт и направить его в наш адрес. На этом основании копания «Механик» примет решение о возврате, обмене, или ремонте неисправного оборудования.

Размеры

Габаритные и присоединительные размеры редуктора Ч2-63

Редуктор	Ч2-63
Aw т	63
Aw б	40
A	150
B	145
B 1	125
B 2	165
B 3	197
B 4	120
B 5	100
H	232
H 1	145
H 2	40
H 3	122
L	323
L 1	220
L 2	180
d	13

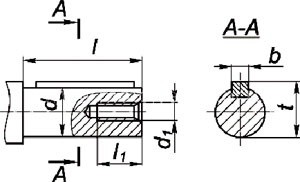

Входной вал редуктора Ч2-63

Редуктор	d	d 1	l	l 1	b	t
Ч2-63	16	М5	28	15	3	8,5

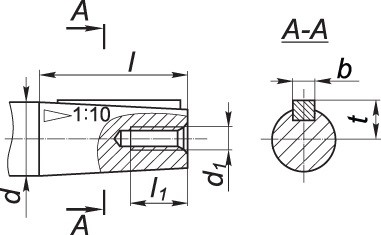

Выходной вал (исп.1) редуктора Ч2-63

Редуктор	d	d 1	l	l 1	b	t
Ч2-63/100	45	М30х2,0	110	82	90	12
Ч2-63/125	55	М36х3,0	110	82	110	14

Варианты расположения червячной пары в редукторе Ч2-63 (вид сбоку)

Условное обозначение

Условное обозначение редуктора Ч2-63

Ч2-63-31,5-52-1-У3, где: Ч2 — тип редуктора; 63 — межосевое расстояние, мм; 31,5 — номинальное передаточное число; 52 — вариант сборки; 1 — вариант расположения червячной пары; У3 — климатическое исполнение и категория размещения.
